Netzwerkverkabelung
Netzwerkplanung und Beratung nach Norm EN 50173
Die Basis für den Erfolg eines Netzwerkprojektes sind eine intelligente Konzipierung sowie die genaue Planung. Um diese Anforderungen zu erfüllen, ist ein kompetenter und zuverlässiger Partner unerlässlich, denn Fehler kosten viel Zeit, Geld, Nerven und der verantwortlichen Person vielleicht sogar die Karriere.
Die Net 2000 GmbH besitzt eine langjährige Praxiserfahrung in der Beratung, Planung und Realisierung. Von der Grundlagenermittlung bis hin zur Projektbetreuung sorgen wir für eine reibungslose Projektrealisierung, wobei Sie über die uns übertragenen Leistungsphasen entscheiden. Alle Leistungen erbringen wir in Anlehnung an die HOAI (Honorarordnung für Architekten und Ingenieure).
- Grundlagenermittlung
- Vorplanung
- Entwurfsplanung
- Genehmigungsplanung
- Ausführungsplanung
- Vorbereitung der Vergabe
- Mitwirkung bei der Vergabe
- Objektüberwachung
- Projektbetreuung
Netzwerk Verkabelung
Net 2000 liefert und installiert Netzwerkverkabelungen für höchsten Datendurchsatz in Gebäuden, Industrie und Rechenzentren. Sämtliche Montagen werden mit eingenem, speziell ausgebildetem Personal durchgeführt. Die Ausführung erfolg unter Berücksichtigung der einschlägigen Normen (EN 50173, ISO/IEC) und Richtlinien.
Kupfertechnik
- Installation von RZ-Verkabelungslösungen bis 100Gbit (EoR, MoR, ToR)
- Installation von Cat6a-Netzen bis 10Gbit inkl Abnahmemessungen
- Installation von TK-Netzen
- Installation von MSR-Netzen
Glasfasertechnik
Fusionsspleißungen an LWL-Fasern
- 19“ Spleißboxen
- 4HE-Modultechnik
- Hutschienenspleißboxen
- Muffentechnik, konventionell
- Muffentechnik, Einzelfasermanagement
Feldkonfektion von LWL-Steckernfiber optic cable for network system
- An Breakoutleitungen
- An Bündeladerkabel mittels
OTDR-Abnahmemessungen
- Messungen in 850/1300/1310/1550
- Übergabe der Messprotokolle als pdf oder im Systemformat
Dämpfungsmessung
- Messungen in 850/1300/1310/1550
- Übergabe der Messprotokolle als pdf oder im Systemformat
Entstörservice
Unsere Servicefahrzeuge sind mit einem Spleiß- und Messplatz sowie mit allen gängigen LWL-Komponenten ausgestattet. Dies ermöglicht kurze Reaktionszeiten.
- Fehleranalyse mit einem OTDR
- Qualitative Beurteilung der LWL-Stecker mittels digitaler Videomikroskope
- Kabelreparatur
- Neukonfektion defekter LWL-Anschlüsse
- Spleißarbeiten
- Austausch defekter Komponenten wie Spleißboxen, Pigtails, Kupplungen, Patchkabel, Kabelaufteiler oder Stecker
Netzwerk Dokumentation
In den technischen Disziplinen wird Kommunikation zumeist als eine Verbindung von Geräten betrachtet, deren Zustände sich infolge dieser Verbindung wechselseitig verändern. Ihre unternehmensweite Kommunikation steht und fällt mit der Funktionsbereitschaft des Layer 1 in Ihrem Unternehmen. Es kann genügen, zu wissen, wo ein Kabel anfängt und wo es aufhört. Es kann aber auch notwendig sein, das Netzwerkinformationssystem in Ihr ITIL Konzept zu integrieren, um Ihre Workflows mit dem Informationssystem abbilden zu können.
Mit CabDoc bilden Sie die passiven und aktiven Kommunikationsnetzstrukturen bis auf Faser- bzw. Portebene ab. Dabei ist das Dokumentieren auch völlig ohne Spezialausbildung mit minimalem Zeitaufwand lösbar. Durch die grafische Navigation wird die Anschaulichkeit für den Benutzer maximiert und die Anforderungen an die Abstraktionsfähigkeit möglichst klein gehalten. Die gesammten Informationen sind an jeder vernetzten Arbeitsstations verfügbar.
Netzwerk Analyse
Die Anforderungen an Netzwerke und ihre Komponenten nehmen ständig zu. Der Grad der Überlastung ist schnell erreicht und spiegelt sich in ersten Symptomen wie beispielsweise langen Antwortzeiten wieder. Um hier zu analysieren wo die Probleme liegen und sie dann zu beseitigen, haben wir das Net 2000 – Netzwerk-Troubleshooting entwickelt.
PRTG Network Monitor ist eine leistungsfähige und vielseitige Software für die Netzwerküberwachung. Der Netzwerkmonitor überwacht die Verfügbarkeit von Geräten, misst Bandbreitennutzung und analysiert den Datenstrom. Mit PRTG reduzieren Sie Kosten, indem Sie Ausfallzeiten minimieren, Verbindungen optimieren und SLAs kontrollieren.
PRTG Network Monitor (Netzwerküberwachung leicht gemacht)
Hier kommen unser Know-How und die langjährige Erfahrung in allen Bereichen der Netzwerktechnik zum tragen. Unter Einsatz modernster Meßsysteme wie dem Sniffer® Network Analyzer und EN 50173 konformen Leitungsscannern, werden Unregelmäßigkeiten aufgedeckt wie sie z.B. bei Switches und Routern auftreten können. Es werden Engpässe aber auch Leistungsreserven des Netzwerkes ermittelt und alle sieben Schichten des OSI-Referenzmodells analysiert.
Gebäude
Verkabelungssysteme für Büroräume
Mit diesem Geschäftsbereich ergänzen wir unser Leistungsangebot um Lösungen für das „Technische-Gebäude-Management“.
Hierzu zählen alle relevanten elektro- und sicherheitstechnischen Gewerke. Somit sind wir kompetenter Partner für ganzheitliche Infrastruktur-Lösungen aus einer Hand.
Leistungsspektrum
- Installation elektrotechnischer Anlagen
- Installation von Beleuchtungsanlagen
- Installation von Zugangskontroll-Systemen
- Installation von Alarm-Anlagen / Brandmeldesystemen
- Störungsbeseitigung in elektrotechnischen Anlagen
- Installation strukturierter Gebäudeverkabelungssysteme gem. EN50173
- Installation von Leitungsführungssystemen
- Durchführung von Kernbohrungen
- Erbringung zertifizierter Brandschutzmaßnahmen
- Stellung von Zähleranträgen
- Planung u. Implementierung von Gebäudeautomationslösungen
Industrie
Industrial Ethernet
Herstellerneutrale Vernetzungslösungen für die Industrieautomation
Seit einigen Jahren ist die Ethernet Technologie als neue Möglichkeit zum Aufbau von Netzwerken für die industrielle Vernetzung bei den Anwendern aus Anlagen- und Maschinenbau im Fokus.
Net 2000 ist darauf spezialisiert, transparente und vor allem eine über alle Ebenen durchgängige Netzinfrastruktur zu Planen und zu realisieren. Als Basistechnologie setzen wir dabei auf Industrial Ethernet. Grundlage für unsere Konzepte bildet die EN 50173-3. Diese anwendungsneutrale Verkabelung bildet die nachhaltige Basis für anstehende und zukünftige Automatisierungslösungen.
Netzwerk-Infrastruktur
- Installation strukturierter Verkabelungssysteme gem. EN 50173-3
- Kat. 7/8, LWL
System-Lösungen
- aktive Komponenten führender Hersteller (Switch, Route, Gateway)
Service
- Vor Ort- u. Remote-Support
- Netzwerk-Analyse u. -Monitoring
- Migrationskonzepte
PROFINET Ein Standard für alle Anforderungen
PROFINET basiert auf bewährten IT-Standards und unterstützt uneingeschränkt TCP/IP – für den unternehmensweiten Datentransfer über alle Ebenen. Zudem setzen Anwender auf integrierte Diagnose und fehlersichere Kommunikation für höchste Anlagenverfügbarkeit, auf modulare Maschinenkonzepte für maximale Flexibilität sowie auf schnellste Übertragungsraten und Wireless LAN-Applikationen für deutlich mehr Performance.
Energie sparen mit PROFINET: PROFIenergy
Mit PROFIenergy können Maschinenbauer Energieeinsparungen einfach realisieren. Der Anlagenbetreiber profitiert durch geringere Energiekosten und eine bessere Umweltbilanz.
Die Arbeiten am Energiesparprofil PROFIenergy begannen im Februar 2009 in einem Arbeitskreis der PROFIBUS und PROFINET Nutzerorganisation (PNO). „Die PNO verfolgt bei der Entwicklung von PROFIenergy eine klare Maxime: Nur was einfach und rückwirkungsfrei in bestehende Systeme eingebunden werden kann, führt zum Erfolg und findet in der Praxis Akzeptanz“, erläutert Günter Radkohl, Marketing Manager für PROFINET Technologien bei Siemens, die Herangehensweise bei der Entwicklung von PROFIenergy, an der Siemens maßgeblich beteiligt war. Aktuell liegt die Spezifikation des PROFIenergy Profils der PNO zum Review vor. Die Freigabe soll bis Ende des Jahres erfolgen. Aller Voraussicht nach wird die verabschiedete und freigegebene Version im Januar 2010 veröffentlicht.
Daten in rauer Industrieumgebung verschleißfrei übertragen
In vielen Produktionsprozessen werden zahlreiche Komponenten eingesetzt, die auf sich ständig bewegenden Anlagenteilen oder an schwer zugänglichen Orten montiert sind.
Ihre Anbindung an das Kommunikationsnetzwerk führt zu hohen Installations- und Ersatzteilkosten.
Hier bieten sich zuverlässige Wireless-Komponenten für die Funkstandards Bluetooth und WLAN an.
Die Fieldline-Modular-Wireless-IO-Module der Hersteller Phoenix werden ohne Klemmenkasten direkt in der Anlage montiert. Sie übertragen zeitkritische Prozesssignale in typ. 10 ms je Modul über eine Entfernung von bis zu 50 m in Industriehallen.
Die folgenden Eigenschaften stehen zur Verfügung:
- Schnelle Datenübertragung in typ. 10 ms pro Modul
- Kurze Strecken von 20 bis 50 m in Industriehallen
- mehr als 100 m im Freien
Ideal für Energieversorger „Trusted Wireless“
Wireless-Technologie verbindet Versorgungsnetze
Funk statt 1,2 km Erdarbeiten Der Einsatz des drahtlosen Signalübertragungssystems RAD-ISM-2400 von Phoenix Contact macht das Verlegen von Signalkabeln überflüssig. So können Kosten von 60-100 Euro pro Meter eingespart werden.
Überzeugend sind die geringen Kosten im Vergleich zur Kabellösung, die einfache Installation, der problemlose Betrieb und die guten Diagnose-Möglichkeiten.
Die robuste Trusted Wireless-Funktechnik ermöglicht den Parallelbetrieb mehrerer Systeme, so können mehrere Funkstrecken aufgebaut werden. Über die eine Funkstrecke werden z.B. Stromzählimpulse geführt, über die andere Funkstrecke Gasimpulse.
Datacenter

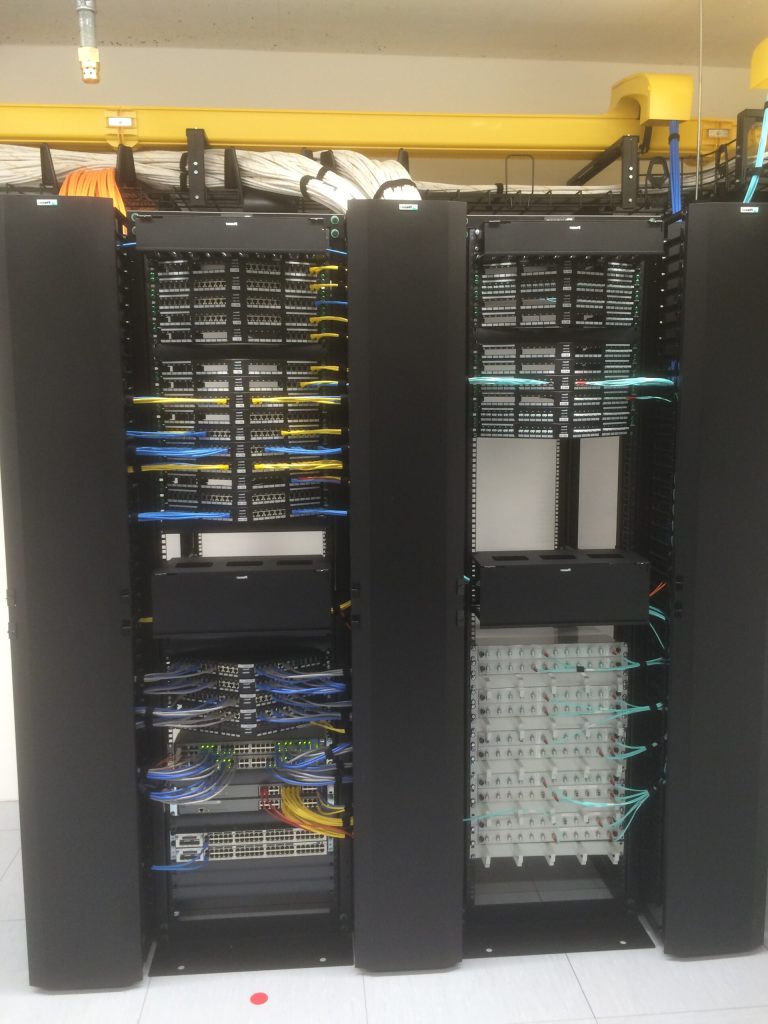

HighSpeed-Verkabelungslösungen für Rechenzentren
Datenzentren beanspruchen einen bedeutenden Anteil des IT-Budgets. Durch unsere modularen, flexiblen Verkabelungssysteme unterstützen wir Rechenzentrumsbetreiber durch Platzersparnis (hohe Packungsdichen), Zeitersparnis (Investitionsschutz durch kürzeste Servicezeitfenster), Zukunfstsicherheit und geringeren Betriebskosten (Brandschutz, Klimatisierung).
Die Zukunftsfähigkeit moderner Rechenzentren ist abhängig von der gewählten Verkabelungsarchitektur
Grundsätzlich findet man heute zwei Verkabelungsarchitekturen im Datacenter. TOR „Top of Rack“ und EOR/MOR „End of Row/Middle of Row“
Gegenwärtig gelten dabei die Normen DIN EN 50173-5 und ISO/IEC 24764, die die Forderung nach einer strukturierten, anwendungsneutralen Verkabelung betrachten.
Die Netzwerke in Data Centern sind i.d.R. hierarchisch, aus drei Schichten aufgebaut: Access-, Aggregation- und Core-Schicht. Um eine „Überbuchung“ der Uplinks und damit entstehenden Verzögerungen zu vermeiden, sollte das Datenaufkommen der unteren Schicht möglichst verzögerungsfrei an die nächsthöheren weitervermittelt werden. Das impliziert, dass jede übergeordnete Schicht deutlich leistungsfähiger sein muß. Der höherer Datendurchsatz wird durch schnellere Übertragungstechnologien oder durch Bündelung mehrerer Verbindungen in der Aggregations-Schicht erreicht.
Eine „End of Row oder Middle of Row“ -Verkabelungsarchitektur bietet durch ihre hohe Konzentration an Kabeln und Switches an den Enden oder der Mitte der Rackreihen die leistungsfähigste Kommunikation zwischen den Schichten – insbesondere bei Berücksichtigung der fortschreitenden Virtualisierung der Serverlandschaft.
Vorteile EoR
- Flexible, skalierbare Lösung (zukunftssicher)
- Optimale Belegung der LAN Ports (effizient)
- Konzentration der Access Switches (vereinfachtes MAC)
- Platzoptimierung in Racks für Serverausbau
- Insgesamt bessere Energiebilanz
Nachteile EoR
- Grösseres Kabelvolumen in der Horizontalverkabelung
- Viele Kabelrangierungen bei den EoR Switches (Server- und Uplink-Ports)
Bei „Top of Rack“-Architekturen werden die Server direkt mit den ToR-Switches (Edge/Access Switches) in den Serverracks verbunden, wodurch das installierte Kabelvolumen reduziert wird. Dies geht jedoch auf Kosten der Skalierbarkeit und Zukunftssicherheit der Investitionen. Ein weiterer Kostenfaktor den es zu betrachten gilt, sind die Aufwendungen zur Energieversorgung der ToR Switche für Betrieb und Kühlung.
Nimmt die Serveranzahl zu oder werden die Serverleistungen auf 10 GBit/s erhöht und in Blade-Systemen aggregiert, sind für die Übertragung der Daten Richtung Core min. 40 bzw. 100 GbE erforderlich. Dies führt bei „ToR“-Architekturen zu massiven „Überbuchungen“ der Uplinks und unakzeptablen Latenzen im Netzwerk.
Aus diesen Gründen empfehlen wir eine „End of Row“-Topologie: eine offene, skalierbare und zukunftsweisende Verkabelungsarchitektur mit einer genügenden Anzahl leistungsfähiger Verbindungen, welche flexibel genutzt werden können.
NET 2000 … macht mehr aus Ihrem Netzwerk
Die Informationsmengen in Ihrem Netzwerk nehmen immer mehr zu. Mehr und mehr Inhalte werden audiovisuell übermittelt. Neue Dienste wir VoIP, Gebäudeautomation, Videoconferencing, Prozessleitsysteme nutzen zunehmend die vorhandenen IP-Netzwerke. Entsprechend explosionsartig wächst die Menge der übertragenen Daten. Und sie wird es unverändert weiter tun.
Um im Unternehmensnetzwerk die benötigten Kapazitäten zur Verfügung zu stellen, die ständige Verfügbarkeit zu garantieren und gleichzeitig die Kosten zu minimieren, ist eine möglichst effiziente Nutzung der Ressourcen entscheidend.
Infrastrukturlösungen
Die Net 2000 Systemspezialisten verfolgen hier einen ganzheitlichen Architekturansatz zum Aufbau neuer und Optimierung vorhandener Kommunikationsinfrastrukturen. Unser Montageteam installiert redundant ausgelegte HighSpeed-Verkabelungssysteme der neuesten Generation. Hierauf aufbauend sorgen unseren Systemingenieure dafür, dass der Informationstransport sicher im Netzwerk verteilt wird und die Informationen dort ankommen wo sie benötigt werden…. am Arbeitsplatz.
